| 구동방식 |
디지털 서보 평판 방식 |

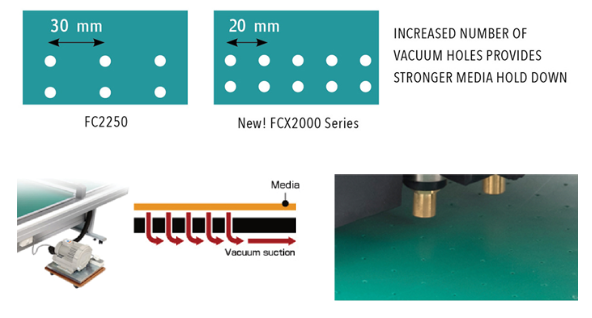

| 용지고정방식 |
바큠 흡착 |
정전 패널 방식 |

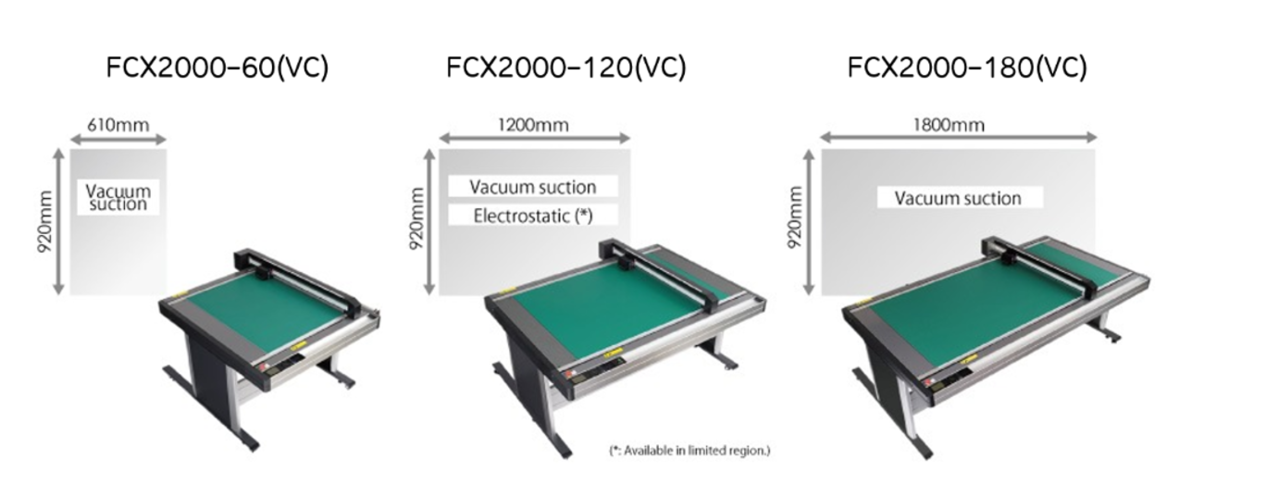

| 커팅가능영역 |
610 mm × 920 mm |
1,200 mm × 920 mm |
1,800 mm × 920 mm |
660mm×488mm |
976mm×660mm |
| 장착가능한 소재폭(Y축) |
950 mm |
536 mm (21.1 인치) |
708 mm (27.9 인치) |
| 롤 소재 대응 |
롤 타입소재 행거 (수동), 대응 소재; 폭: 최대 950 mm, 무게: 최대 5 kg |
N/A |
| 최대 커팅 속도 |
400 mm/s (1 – 40 cm/s 16단계), 전방향 |
750mm/s |
| 커팅압 |
Tool 1: 최대 4.9 N (500 gf)
Tool 2: 최대 9.8 N (1 kgf) |
Tool 1: 최대 5.88 N (600 gf)
Tool 2: 최대 5.88 N (600 gf) |
| 커팅압 설정 |
Tool 1: 40단계, Tool 2: 40단계 |
Tool 1: 48단계, Tool 2: 48단계 |
| 최소 글자 크기 |
가로세로 약 10 mm (서체와 소재에 따라 다름) |
| 프로그램 스텝사이즈 |
GP-GL 모드: 0.1/0.05/0.025/0.01 mm, HP-GL™ : 0.025 mm |
| 거리정밀도 |
이동 거리의 최대 0.1% 혹은 0.1 mm 이하 중 큰 쪽 (플로터 모드일 경우) (*2) |
이동거리의 0.2% 혹은 0.1mm중 큰 쪽 |
| 직각정밀도 |
최대 0.5 mm / 900 mm (플로팅 모드일 경우) |
최대 0.3 mm / 430 mm |
최대 0.4 mm / 610 mm |
| 반복정밀도 |
최대 0.1 mm (미디어 신축성 제외 / 플로팅 커팅 모드에서) (*2) |
| 표준 인터페이스 |
USB2.0 / RS-232C / Ethernet(10BASE-T/100BASE-TX) |
| 버퍼사이즈 |
2 MB |
| 명령어 세팅 |
GP-GL 및 HP-GL™ 모방모드 (메뉴로 세팅 혹은 수신된 데이터에 의해 자동 선택) |
| 툴 개수 |
2개 |

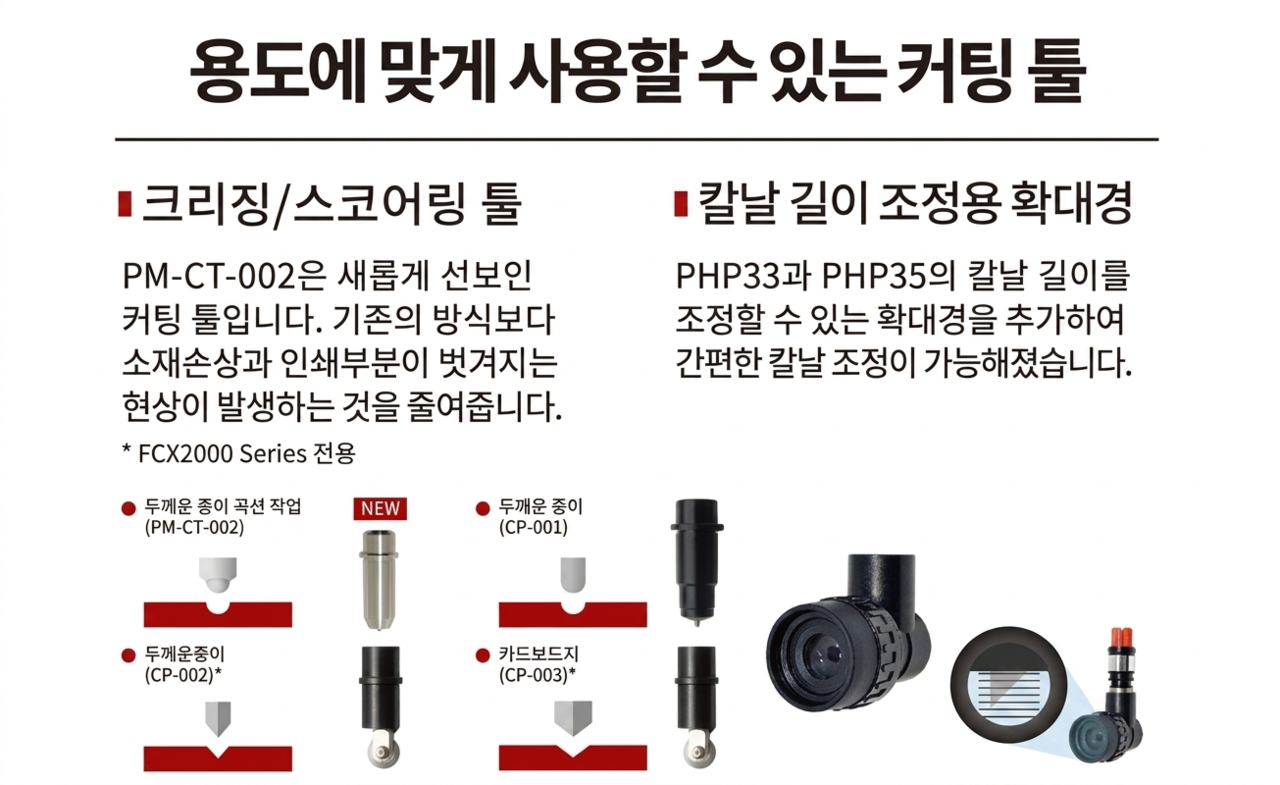

| 칼날/펜 종류/툴 |
커팅칼날 (강철), 펜 (수성 화이버펜, 유성 볼펜), 크리징 툴 |
커팅칼날 (강철), 펜 (수성 화이버 펜), 크리징 및 스코어링 툴 |
| 기타 |

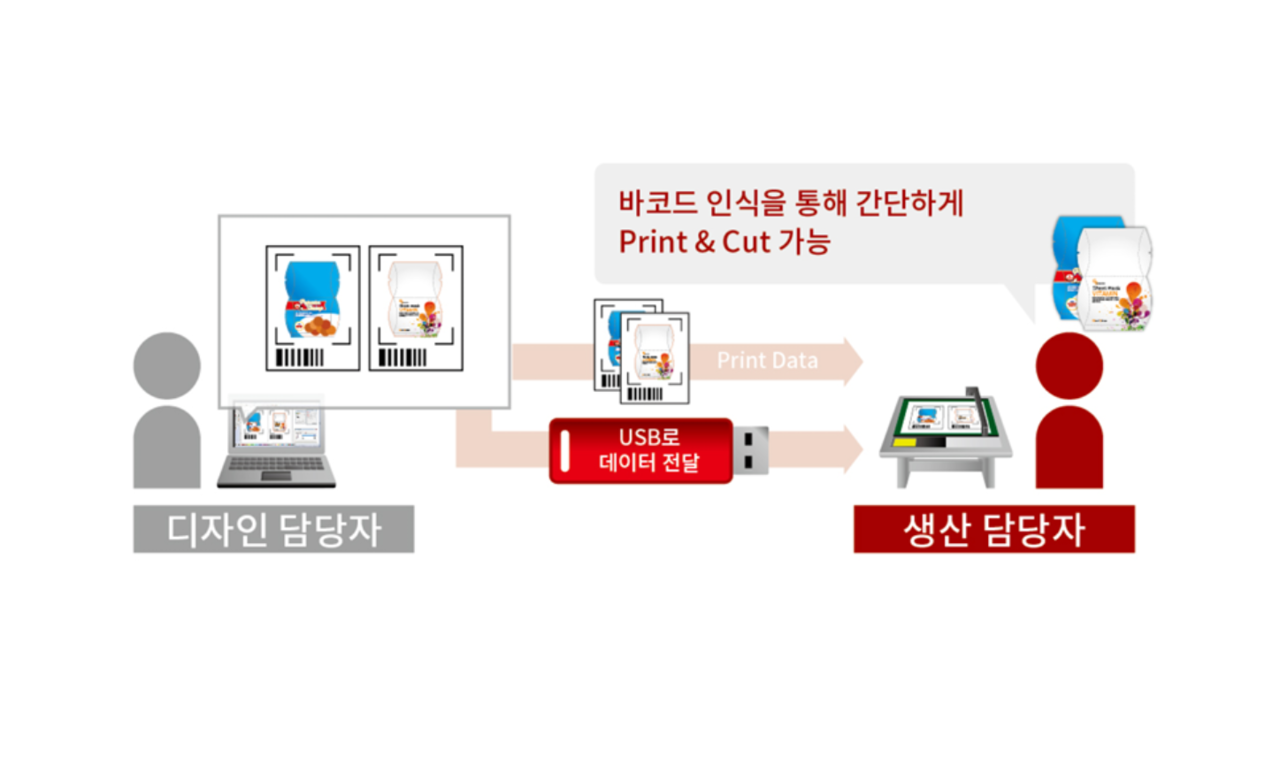

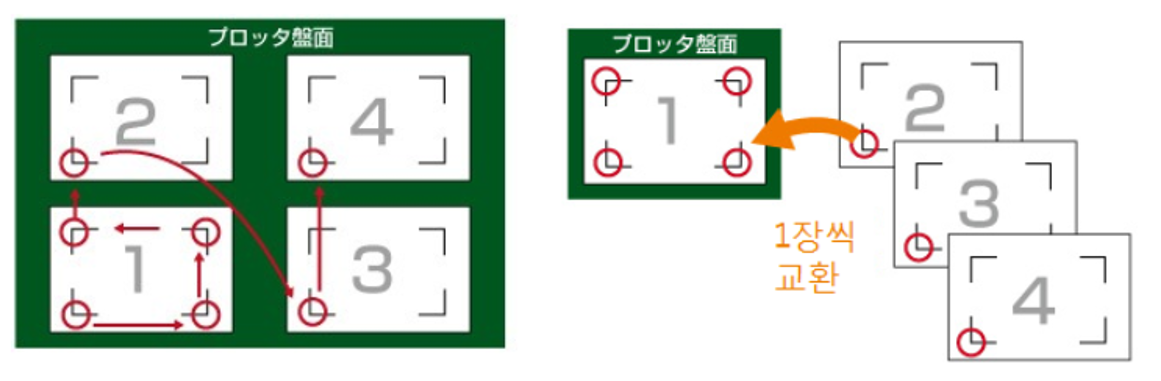

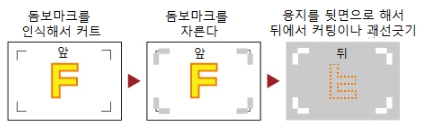

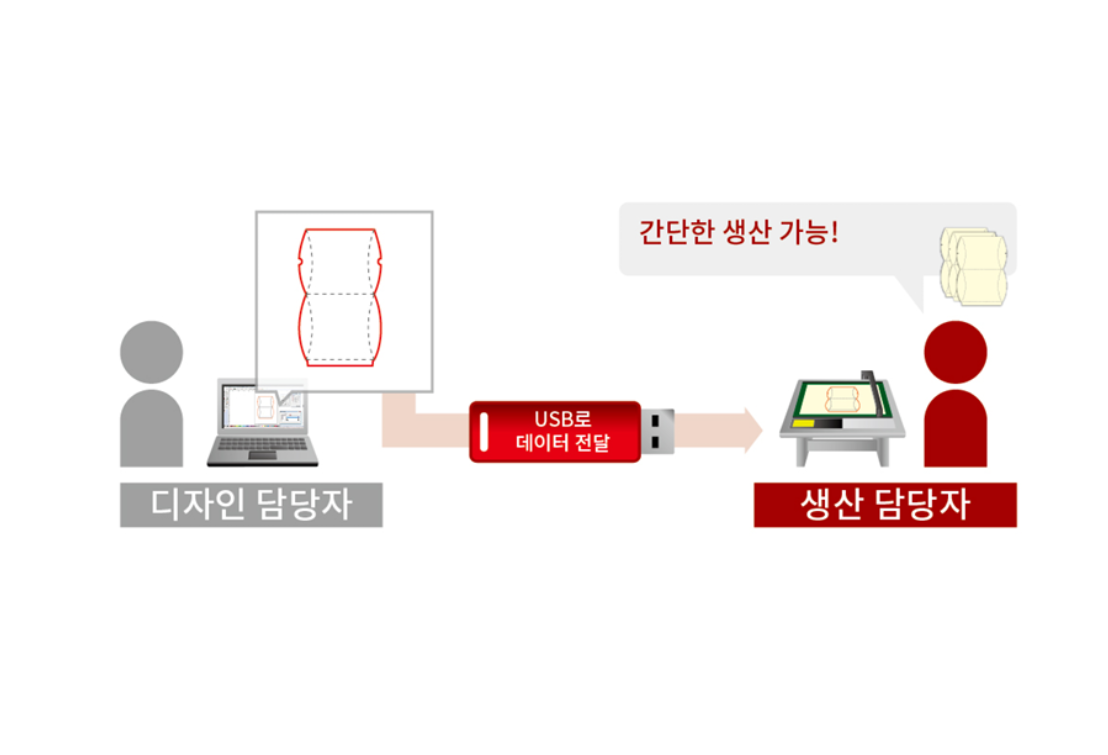

ARMS, ARMS를 이용하여 뒷면 커팅 및 크리징, ARMS 복사기능, 커팅기능, 멀티패스로 커팅 및 크리징 기능, USB를 이용한 오프라인작동, 바코드를 이용한 데이터 관리 |
| 정격전압 |
100 에서 240 V AC, 50/60 Hz (자동 변경) |
| 소비전력 |
최대 140 VA |
최대 120 VA |
| 구동환경 |
온도: +10 에서 +35 ºC, 습도: 35% 에서 75% RH (결로 없는 경우) |
| 정밀도보증환경 |
온도: +16 에서 +32 ºC, 습도: 35% 에서 70% RH (결로 없는 경우) |
외형치수 (대략)
[W×D×H] |
1344 × 1409 × 930 mm
(스탠드 포함) |
1934 × 1409 × 930 mm
(스탠드 포함) |
2534 × 1409 × 930 mm
(스탠드 포함) |
1934 × 1409 × 930 mm
(스탠드 포함) |
1089 × 897 × 204 mm
(스탠드 포함 시 1405 × 1097 × 895 mm) |
| 무게 (대략) |
76 kg
(스탠드 포함) (*3) |
99 kg
(스탠드 포함) (*3) |
116 kg
(스탠드 포함) (*3) |
93 kg
(스탠드 포함) |
29 kg
(스탠드포함 시 : 55 kg) |
| 호환가능한 OS (*4) |
Windows 10/8.1/8/7 , Mac OS X 10.7 to 10.11 / macOS 10.12 (Sierra) to 10.13 (High Sierra)
(Graphtec Studio : 10.6-10.13, Cutting Master 4 10.7-10.13) |

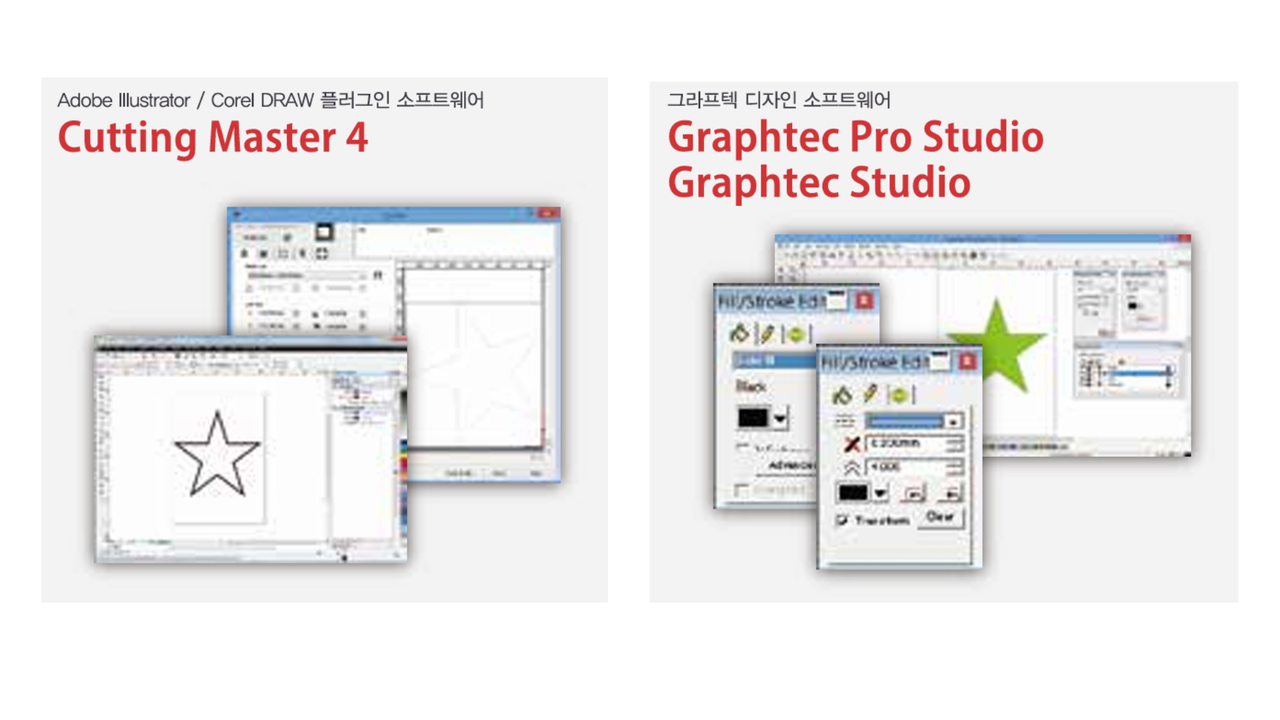

| 기본 소프트웨어 (*5) |
Graphtec Pro Studio(Win), Graphtec Studio(Mac), Cutting Master4(Win/Mac) |
| 옵션: Graphtec Pro Studio Plus (Win) |
| 취득 인증기준 |
안전: UL/cUL, CE mark |
| EMC: VCCI Class A, FCC Class A, CE mark (EN55032, others) |
