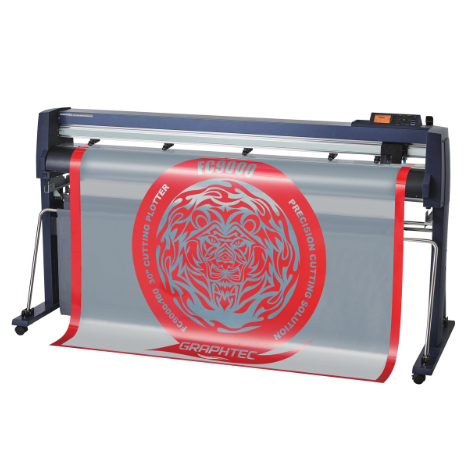

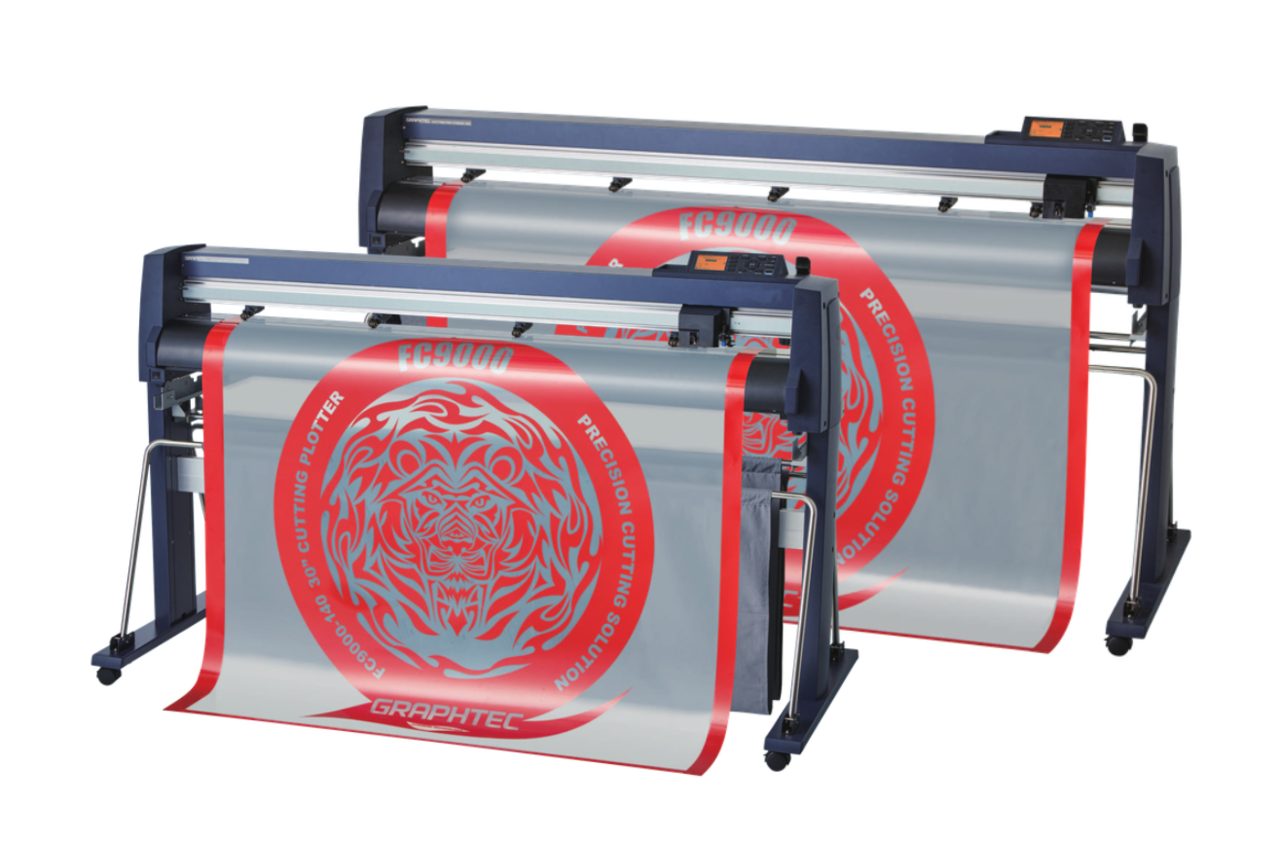

롤 커팅기

클래스 최고성능

최대 커팅속도 1485mm/s, 최대가속도 39.2m/s²
두꺼운 미디어부터 얇은 미디어까지
폭넓게 대응하는 높은 생산성

최대 5.88N (600gf)

강력한 커팅압으로 다양한 소재 대응.
하프컷부터 완컷까지 하나의 도구로.

ARMS 8.0

더욱 진화된 정밀 커팅 센서.
오차 없는 완벽한 Print & Cut.

최고수준 성능으로 강력해진 비즈니스

사인, 라벨, 차량 필름,
의류 시장까지

최대 커팅속도 1485mm/s, 최대가속도 39.2m/s², 최대커팅압 5.88N(600gf)과 클래스 최고성능으로, 두꺼운 미디어부터 얇은 미디어까지 폭넓게 대응하는 높은 생산성을 실현했습니다.

미디어 사이즈 최소 50mm부터 1626mm까지 커팅 가능하며, 미디어를 충실하게 활용할 수 있는 와이드 영역을 제공합니다.

하드웨어 하드웨어적 편의성

물리적 구조·설치·고정 관련 개선 기능

하드웨어 01

발군의 장척 안정성

안정적인 미디어 공급과 고정밀 커팅을 위해 15m 장척에도 대응하고 대형 간판이나 POP도 효율 높은 커팅이 가능합니다.

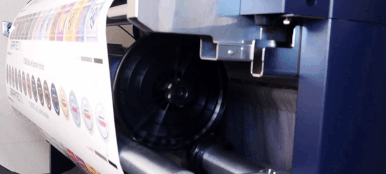

옵션인 Take-up Roller 장착 시 미디어를 자동으로 감을 수 있습니다.

하드웨어 02

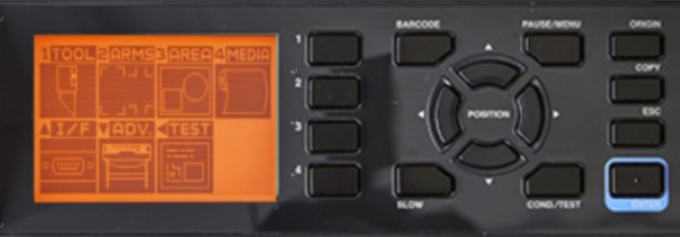

3.7인치 대형 LCD 패널

아이콘 기반의 직관적인 UI와 한국어를 지원하는 3.7인치 LCD 스크린으로 쉽게 조작 가능합니다.

하드웨어 03

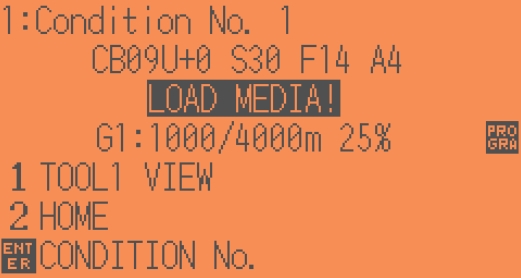

칼날 마모율 알람

커팅 칼날을 최상의 컨디션에서 커팅을 지속 할 수 있도록 플로터가 어느 정도 커팅하였는지를 측정하여 커팅 칼날 교체 시기를 알 수 있습니다.

소프트웨어 소프트웨어적 편의성

UI·자동화·알림 관련 스마트 기능

소프트웨어 01

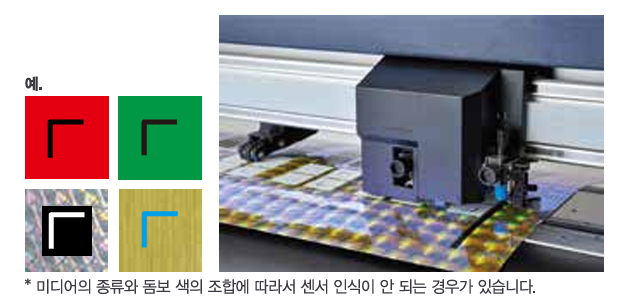

칼라 돔보/특수 미디어 대응

칼라 돔보나 특수미디어의 돔보 인식에 대응 가능합니다. 단색 미디어는 물론 홀로그램이나 고휱도 반사 시트 등의 특수미디어도 돔보 인식이 가능합니다.

작업 범위를 확대해 돔보의 외곽 영역까지 커팅이 가능하며, 미디어의 불필요한 부분을 줄이고 생산율을 높일 수 있습니다.

소프트웨어 02

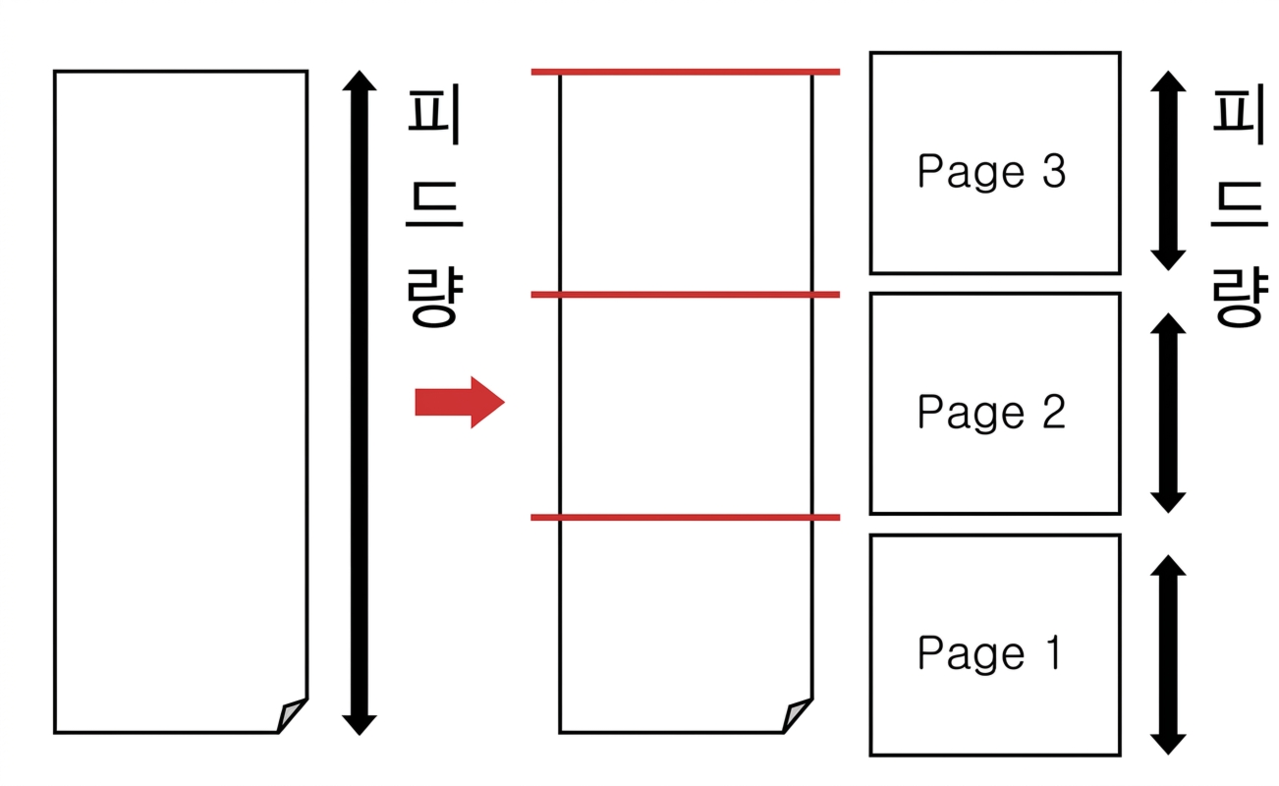

자동 순차 커팅

매끄러운 커팅을 위해 데이터를 페이지 별로 분할해 순차 커팅시켜 주는 기능입니다. 피드량을 단축시켜 안정된 커팅으로 정밀도 높은 커팅 및 장축 커팅 시 안정적인 커팅이 가능합니다.

소프트웨어 03

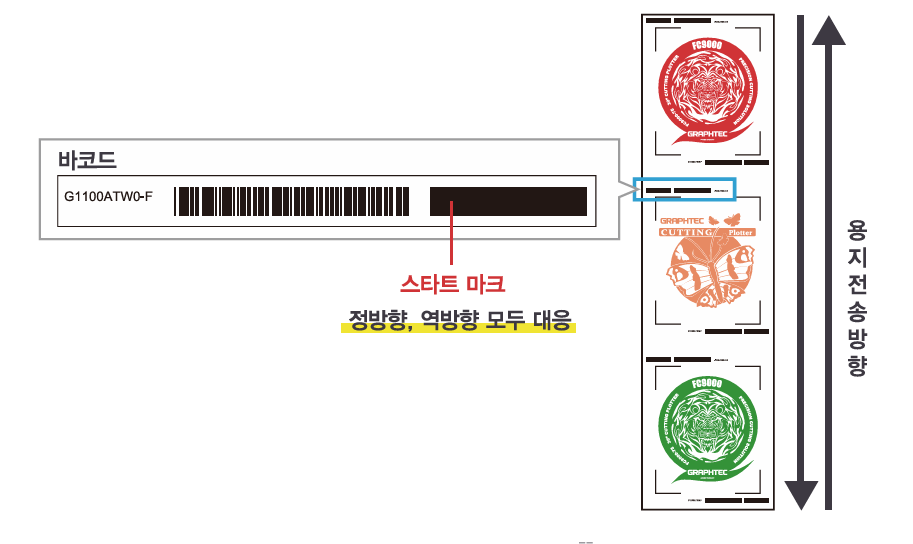

바코드 인식으로 연속 커팅

다른 데이터마다 삽입한 바코드의 스타트 마크를 자동 검색해 최초의 스타트 조작만으로 연속으로 커팅 가능합니다. 또한, 바코드의 스타트 마크 위치는 라미네이트 가공을 고려해 정방향, 역방향 모두 대응 가능합니다.

소프트웨어 04

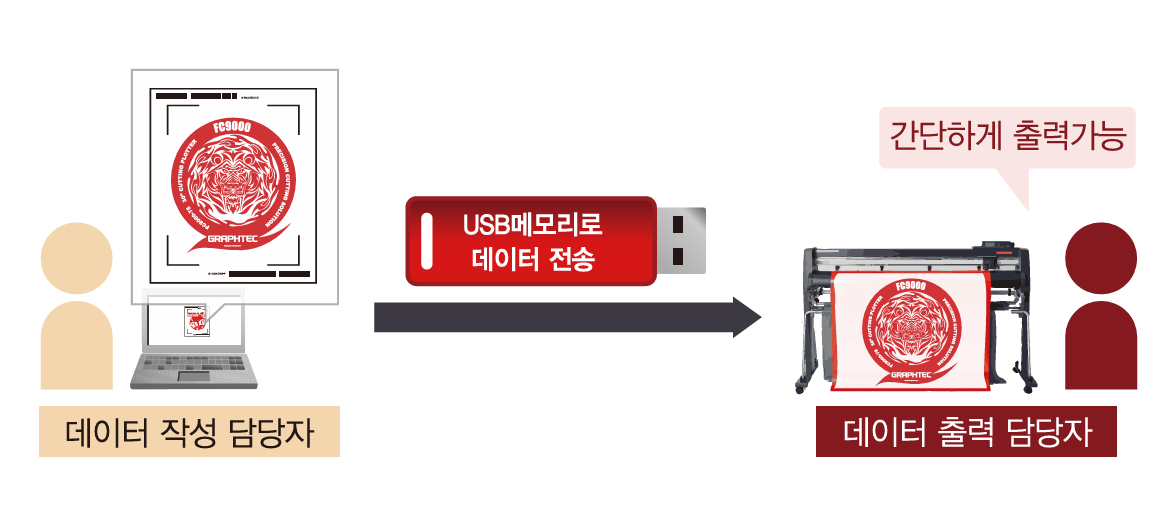

USB를 이용하여 PC없이 출력 가능

Cutting Master 4, Graphtec Pro Studio, Graphtec Studio에서 제작한 디자인을 USB메모리에 저장하고 커팅 플로터에 세팅을 통해 커팅할 수 있습니다. PC 소프트웨어 없이도 누구나 간단하게 커팅할 수 있습니다.

소프트웨어 05

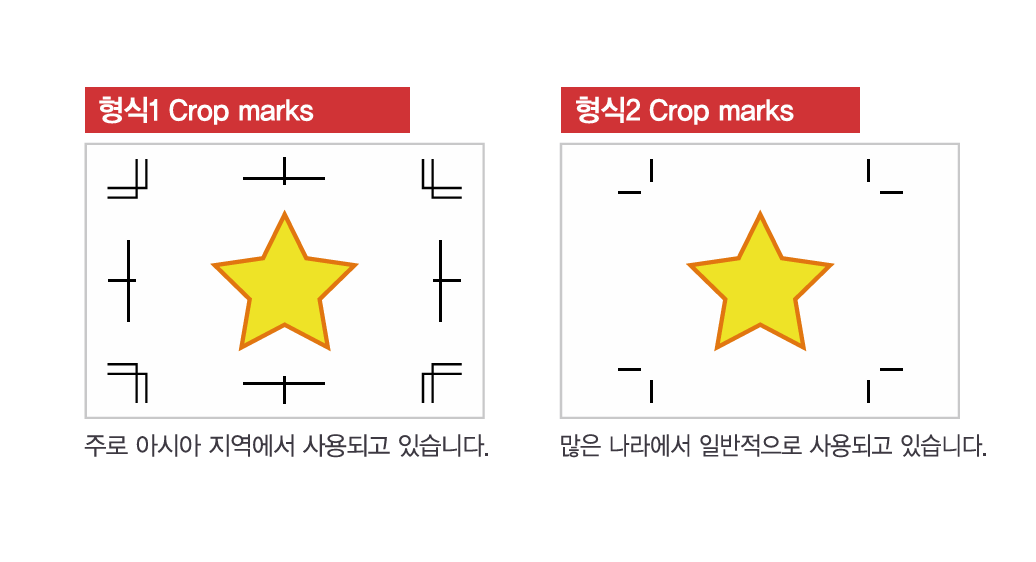

Adobe Illustrator "Crop Marks" 연동

플로터 소프트웨어인 Cutting Master 4를 통해 Adobe Illustrator의 Crop Marks를 이용한 위치 조정이 가능합니다.

소프트웨어 06

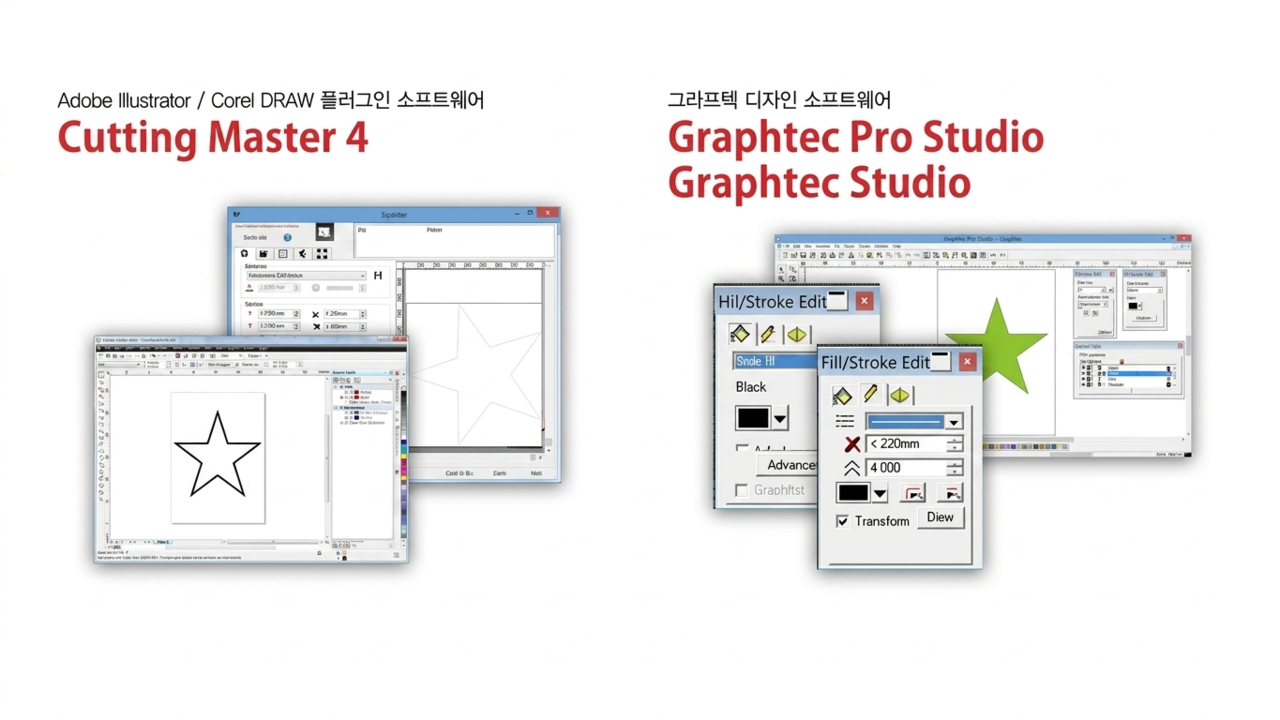

충실한 표준부속 소프트웨어

Cutting Master 4(Adobe Illustrator / CorelDRAW 플러그인), Graphtec Studio(MAC OS용), Graphtec Pro Studio(Win)가 기본 제공됩니다.

Graphtec Pro Studio Plus도 사용 가능합니다.

항목	FC9000-140	FC9000-160
타입	Grit Rolling 타입
구동 방식	디지털 서보
최대 커팅 범위 [폭×길이] (*1)	1372mm × 50m	1626mm × 50m
정밀도 보증 범위 [폭×길이] (*1)	1352mm × 10m / 762mm × 15m	1607mm × 10m / 762mm × 15m
장착 가능 미디어 폭 — 최소 (*2)	50mm
장착 가능 미디어 폭 — 최대	1529mm (60.1인치)	1850mm (72.8인치)
장착 가능한 미디어 지름	76~200mm (옵션의 플렌지(OPH-A21) 장착 시에는 160mm)
장착 가능한 미디어 질량	20kg	24kg
take up 가능한 미디어 폭	200 ~ 1372mm	200 ~ 1626mm
take up 가능한 미디어 질량	20kg
최대 커팅 폭	1372mm	1626mm
최대 커트 속도	1485mm/s (45°방향)
최대 가속도	39.2m/s² (45°방향)
최대 커트압	5.88N (600gf)
최소 문자 사이즈	알파벳, 숫자로 약 5mm (소재·서채에 따라 차이가 발생할 수 있음)
메카니컬 스텝 사이즈	0.005mm
프로그램 스텝 사이즈	GP-GL : 0.1 / 0.05 / 0.025 / 0.01mm HP-GL™ (*3) : 0.025mm
반복 정밀도 (*1)	플롯 0.1mm ~ 2m (미디어의 신축성은 제외)
푸시롤러 장착	4개 (옵션으로 5개 장착 가능)
장착 가능한 펜	1개 (옵션으로 2개 가능)
칼날 종류	강철
펜 종류	유성볼펜, 수성 화이버 펜
커팅 가능한 미디어	두께 0.25mm 이하 마킹필름 (염화비닐 / 형광 / 반사) · 폴리에스테르 필름 (정밀도 보증 영역 외) · 고휘도반사필름
LCD 표시	그래픽 타입 (240dots × 128dots)
인터페이스	USB 2.0 (Full Speed), Ethernet 10BASE-T/100BASE-TX
버퍼사이즈	2MB
커맨드 종류	GP-GL / HP-GL™ (조작패널 전환, 커맨드 자동전환) (*3)
대응 OS	Windows 10 / 8.1 / 7 Mac OS X 10.6~10.11 / Mac OS 10.12~10.14 (10.6은 Graphtec Studio만 대응)
부속 소프트웨어 (*4)	Graphtec Pro Studio (Windows용) (5) Graphtec Studio (Mac용), Cutting Master 4 (5), Windows Driver
정격전압	AC100-240V 50/60Hz (자동전환)
소비전력	120W 이하
사용 환경	10~35℃ 35~75%R.H (결로 없을 것)
정밀도 보증 환경	16~32℃ 35~70%R.H (결로 없을 것)
외형치수 [W×D×H] (약) (*6)	1970 × 1151 × 1232mm	2224 × 1151 × 1232mm
질량 [중량] (약) (*6)	64.0kg (Take up 장착 시 80.9kg)	70.0kg (Take up 장착 시 88.5kg)
안전규격	PSE, UL/cUL, CE 마킹
EMC 규격	VCCI Class A, FCC Class A, CE 마킹

🔍 문제가 생겼나요? 먼저 확인해보세요

✓ (설치) 프로그램 설치 및 재설치 방법(설치) 프로그램 설치 및 재설치 방법

✓ Wi-Fi 연결 오류 해결 방법

✓ 커팅 품질 불량/커팅 오차 시 조치방법

✓ 돔보오차, 인식오류 시 돔보감도 조정 방법

✓ 커팅마스터 4 설치방법

? 해결 방법 알아보기 (자주 묻는 질문)

1Y

무상 보증 기간

뛰어난 기술력을 가진 코스테크에스지의 A/S와 1년 무상보증. FAQ 사이트를 통한 간편한 해결 방법도 제공합니다.

* 소모품은 무상보증에서 제외됩니다.
