롤 커팅기

최대 절단 폭 1220mm

최대 1220mm 폭의 원단 대응.
대형 의류 패턴도 한 번에 처리.

최대 절단 속도 600mm/s

전 방향 600mm/s 고속 절단.
천공 절단 시 처리량 획기적 향상.

최대 절삭력 4.41N (450gf)

강력한 절삭력으로 다양한 소재 대응.
PVC 필름부터 종이·판지까지 정밀 절단.

전문가를 위한 어패럴 커팅기

의류 패턴 제작 특화
전문 커팅 플로터

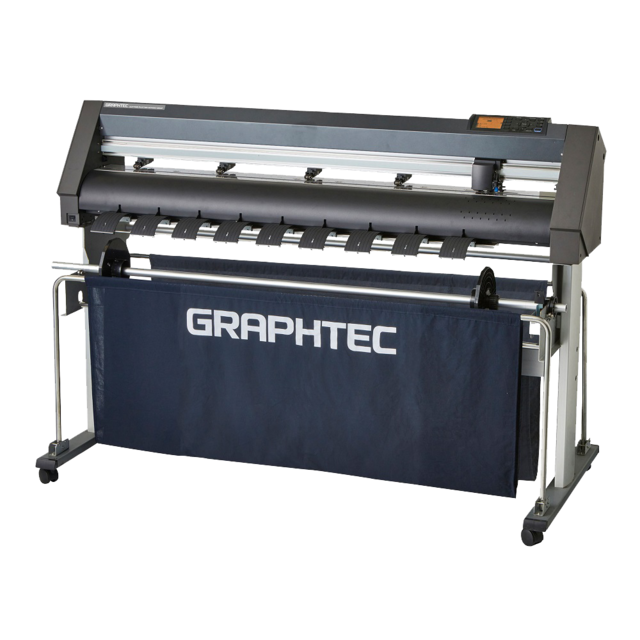

CE8000-130AP은 의류 패턴 제작에 특화된 전문 커팅 플로터입니다. 펜과 칼날을 동시에 장착하여 패턴 도면화와 천공 절단을 하나의 장비에서 수행합니다. 의류 업계의 업무 효율을 획기적으로 향상시킵니다.

하드웨어 하드웨어적 편의성

물리적 구조·설치·고정 관련 개선 기능

하드웨어 01

무선 LAN 기능

무선 LAN 기능으로 케이블의 제약 없이 자유롭게 설치할 수 있습니다. 사무실이나 작업 공간 어디서나 간편하게 연결할 수 있어 유연한 작업 환경을 제공합니다. 케이블 설치의 번거로움을 줄이고 공간을 효율적으로 활용할 수 있습니다.

하드웨어 02

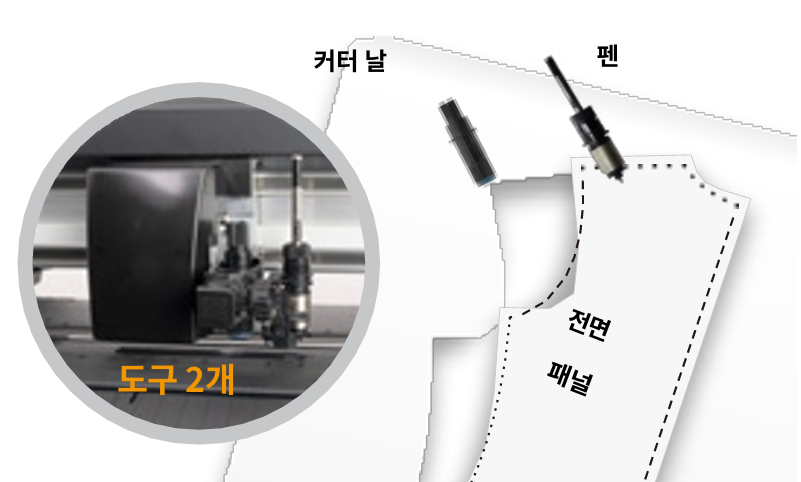

절단 및 플로팅을 위한 듀얼 툴 구성

펜과 칼날을 모두 장착할 수 있습니다. 펜은 솔기 표시, 노치, 원단 결 방향 등을 포함한 등급별 패턴을 도면화하고 세부 사항을 표시하는 데 사용됩니다. 칼날은 패턴 윤곽선을 천공 절단하는 데 사용됩니다. 이 도구는 필요에 따라 절단 및 도면화 모드로 자동 전환됩니다.

하드웨어 03

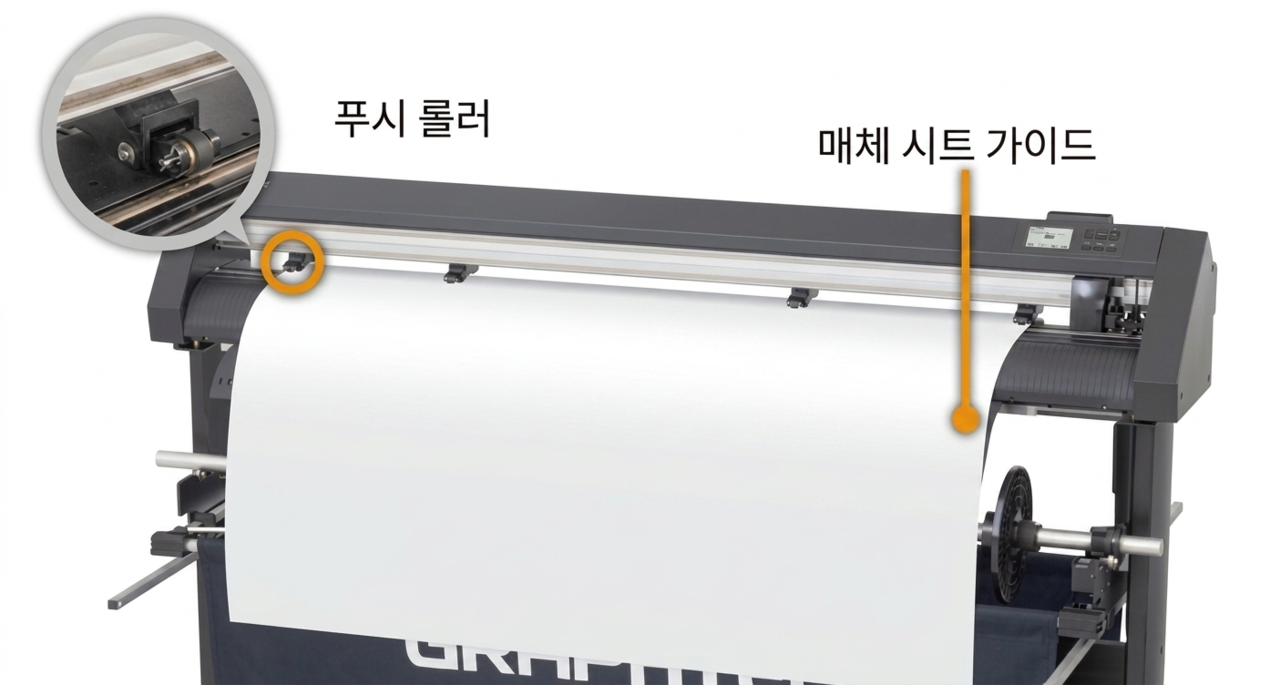

안정적 용지 이송 (표준 4개 푸시 롤러)

가운데에 위치한 2개의 푸시 롤러의 압력은 2단계로 조절할 수 있어 용지가 들리는 현상을 방지합니다. 총 4개의 푸시 롤러로 넓은 미디어도 안정적으로 이송합니다.

소프트웨어 소프트웨어적 편의성

UI·자동화·알림 관련 스마트 기능

소프트웨어 01

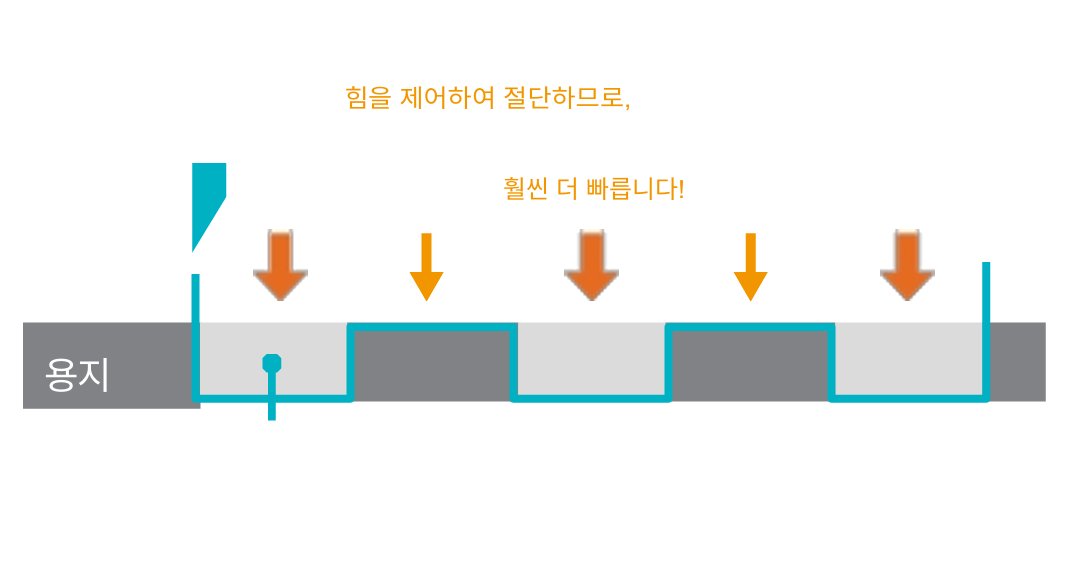

천공 절단 시 속도 향상

천공 절단은 블레이드의 상하 이동 대신 절단력을 제어하여 수행되므로 처리량이 획기적으로 증가합니다. 이 힘은 설계 소프트웨어에서 새로운 명령을 사용하여 제어됩니다. 기존 방식 대비 훨씬 빠른 처리가 가능합니다.

소프트웨어 02

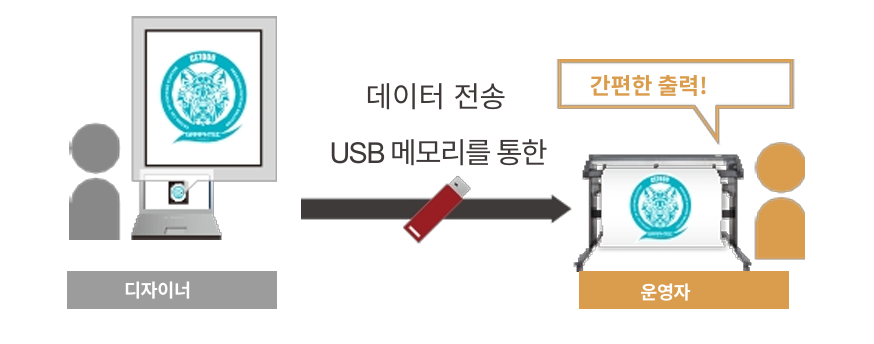

PC 없이 USB 플래시 메모리 직접 출력

USB 메모리 읽기 포트를 통해 PC나 전용 소프트웨어 없이도 USB 플래시 메모리로 데이터를 출력할 수 있습니다. 디자이너와 운영자 간 작업 분리가 용이해집니다.

소프트웨어 03

새로운 터치식 컨트롤 패널

사용자의 편의성을 극대화하기 위해 터치 스크린과 물리 버튼이 결합된 새로운 컨트롤 패널이 장착되었습니다. 아이콘으로 표시되는 직관적인 메뉴 구성과 통합 펌웨어 업데이트로 조작이 더욱 편리해졌습니다.

소프트웨어 04

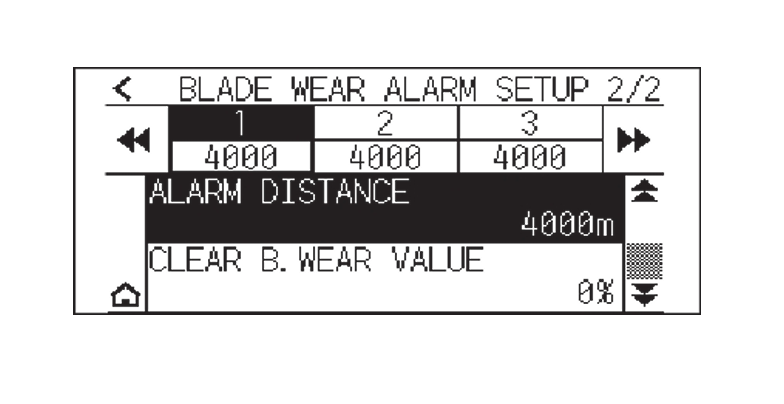

칼날 / 펜 마모율 알람

커팅 칼날을 최상의 컨디션에서 커팅을 지속 할 수 있도록 플로터가 어느 정도 커팅하였는지를 측정하여 커팅 칼날 교체 시기를 알 수 있습니다.

소모품

품목	부품 번호	설명
커터 플런저	PHP33-CB09N-HS	Φ0.9mm용 커터 플런저 × 1
커터 플런저	PHP33-CB15N-HS	Φ1.5mm용 커터 플런저 × 1
블레이드	CE09UB-5	Φ0.9mm, 45°, 슈퍼스틸 (PVC 필름용)
블레이드	CB15U-5	Φ1.5mm, 45°, 슈퍼스틸 (종이, 판지용)
루페	PM-CT-001	블레이드 루페 (PHP33/PHP35 시리즈용)
파이버 팁 펜 홀더	PHP31-FIBER	× 1 (KF700 시리즈 펜 호환)
볼펜	KF700-BK	검정 × 10
볼펜	KF700-RD	빨강 × 10
볼펜 홀더	PHP34-BALL	× 1 (KB700 시리즈 볼펜 호환)
볼펜 홀더	PM-BH-002	× 1 (ISO 12757-2 G2 리필 호환)
볼펜 리필	KB700-BK	검정 × 10
커팅 매트	PM-CR-015	CE8000-130용 × 2
USB 케이블	PM-ET-001	케이블 길이: 2.9m × 1

소모품 바로가기

항목	CE8000-130AP
커터 유형	롤 급지
구동 시스템	디지털 서보
최대 절단 영역 (W × L)	1220mm × 50m
정확도 보장 절단 영역 (W × L) * 바스켓 사용 시	1200mm × 3m
장착 가능한 미디어 폭 — 최소	594mm
장착 가능한 미디어 폭 — 최대	1321mm
장착 가능한 롤 미디어 내경	3인치
장착 가능한 롤 미디어 외경	최대 200mm
푸시 롤러 수	4
최대 절단 속도	600mm/s (모든 방향)
절삭력	공구 홀더: 4.41N (450gf)　펜 홀더: 2.94N (300gf)
최소 글꼴 크기	5mm (0.197인치) 영숫자 Helvetica med. 글꼴
기계적 스텝 크기	0.005mm
프로그래밍 가능한 단계 크기	GP-GL: 0.1 / 0.05 / 0.025 / 0.01mm,　HP-GL™: 0.025mm
반복 정밀도	0.1mm 이하 / 2m 단위 (지정된 필름 및 절단 조건)
장착 가능한 공구 수	2
펜 종류	유성 볼펜, 수성 섬유 펜
인터페이스	USB 2.0 (풀 스피드), 무선 LAN IEEE 802.11b/g/n, 이더넷 10BASE-T/100BASE-TX
버퍼 메모리	2MB
명령어 세트	GP-GL / HP-GL™ (제어판 전환)
디스플레이	터치 패널 (240도트 × 128도트)
전원	AC100V–120V / AC200V–240V, 50/60Hz (자동 전환)
소비 전력	140W 이하
작동 환경	10–30℃, 35–75% R.H. (비응결)
정밀도 보증 환경	16–32℃, 35–70% R.H. (비응결)
외부 치수 (W × D × H) * 스탠드 포함	1644 × 1219 × 1076mm
무게 * 스탠드 포함	45.5kg
호환 OS	Windows 11 / 10

*본 제품은 의류용 고급 미용지 전용 모델로, Graphtec에서 지정한 커팅 조건 및 미디어로 작동합니다.

*장착 가능한 용지 폭. 정확도가 보장되는 최소 용지 폭은 푸시 롤러가 용지 양쪽 가장자리에서 5mm 안쪽에 위치할 때의 폭입니다. 단면 용지(절단 용지)는 보장되지 않습니다.

*HP-GL™은 Hewlett-Packard Company의 등록 상표입니다.

*스탠드와 바스켓이 포함되어 있습니다.

*Graphtec은 더 이상 OS 개발자에 의해 지원되지 않는 사용이 중단된 운영 체제의 소프트웨어/드라이버를 지원하지 않습니다.

🔍 문제가 생겼나요? 먼저 확인해보세요

✓ (설치) 프로그램 설치 및 재설치 방법(설치) 프로그램 설치 및 재설치 방법

✓ Wi-Fi 연결 오류 해결 방법

✓ 커팅 품질 불량/커팅 오차 시 조치방법

✓ 돔보오차, 인식오류 시 돔보감도 조정 방법

✓ 커팅마스터 4 설치방법

? 해결 방법 알아보기 (자주 묻는 질문)

1Y

무상 보증 기간

뛰어난 기술력을 가진 코스테크에스지의 A/S와 1년 무상보증. FAQ 사이트를 통한 간편한 해결 방법도 제공합니다.

* 소모품은 무상보증에서 제외됩니다.
